——  宇隆光電SMT車間裝修設計與施工  ——

重慶宇隆光電科技有限公司是為兩江新區引進的“京東方”項目配套的、新成立的高科技股份制企業。

位于水土工業園京東方配套產業園區。公司于2015年4月建成投產，屆時形成年產5000萬塊液晶顯示控制板的生產能力。

宇隆光電的母公司陜西萊特光電材料股份有限公司位于西安高新技術開發區，分別在北京、西安、咸陽、合肥等地建有生產基地，并在西安國家民用航天產業基地建有研發中心。

工程概況

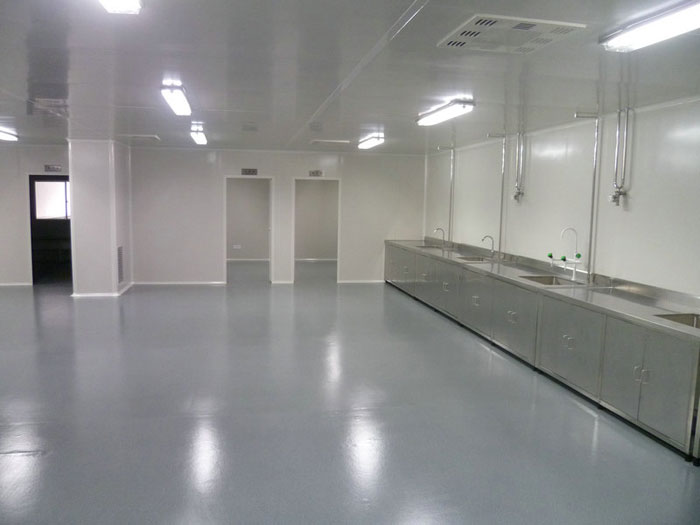

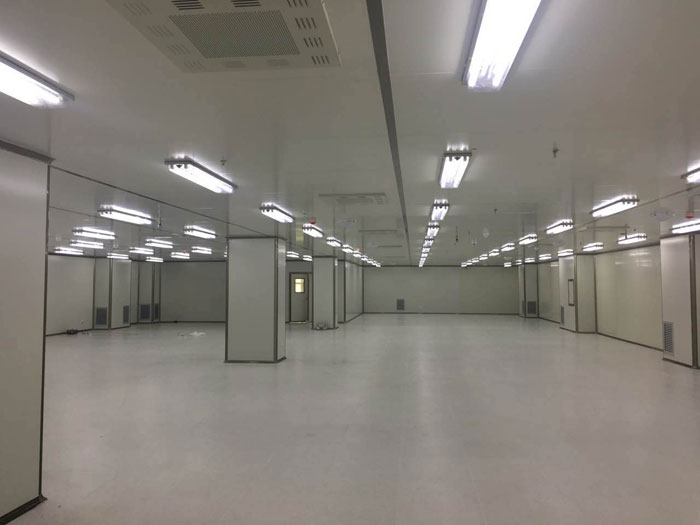

項目名稱：重慶宇隆光電科技有限公司（一樓SMT車間裝修工程）

項目規模：該期項目位于一樓，面積約為3804m2.

項目進展：2016年4月簽定合同,現已竣工

設計及施工內容

2.1 內裝修彩鋼板墻體、普通扣板吊頂、及地面（具體區域見平面圖）

2.2 彩鋼密閉門

具體范圍詳見平面圖紙標示

設計依據

3.1 業主提供的圖紙和技術文件及現楊勘察資料

3.2 《金屬面巖棉、礦渣巖棉夾芯板》 JC/T869—2000

3.3 《建筑設計防火規范》           GB50016—2010

3.4 《潔凈廠房建筑構造》           08J907

設計及施工技術要求

4.1 潔凈區墻體采用中空玻鎂彩鋼板,整板厚度50mm, 面壁鋼板厚度0.426mm,隔斷高度詳見平面圖示.

4.2 辦公區天花采用輕鋼礦棉板,洗手間采用輕鋼鋁質扣板,規格600*600mm,吊頂高度2.8m.

4.3 SMT車間及倉庫等輔助區采用防靜電環氧自流坪地面,辦公區采用普通環氧自流坪地面,厚度2.0mm.

4.4 車間門采用彩鋼板制作安裝,裝飾結構均采用鋁型材固定安裝,所有門門鎖均采用球頭鎖.

4.5 車間內,隔斷之間 、隔斷與地面之間安裝槽式鋁型材,隔斷之間陽角處均安裝陽圓弧鋁型材.

4.6 視窗均采用5mm透明清玻; 平開密閉門框應帶密封膠條;鋁合金固定窗采用斜面固定玻璃型材,門、窗安裝方法見大樣圖.

4.7 安裝前,必須嚴格放線,防止累積誤差造成隔斷傾斜、扭曲;墻角應垂直交接,隔斷的垂直度偏差不應大于0.2%.

4.8 施工安裝時,應首先進行吊掛,錨固件等與建筑主體結構 (地面、地面、天花)的固定.

4.9 隔斷的安裝縫隙以及陰角、陽角的縫隙必須用透明玻璃密封.玻璃膠嵌固前應將縫隙內的雜質,油污等清除干凈,并保持表面干操.

4.10 安裝過程中不得撕下彩鋼板表面塑料保護膜,禁止撞擊、踩踏板面,并注意加強對巳安裝好的彩鋼板的保護.

4.11 所有建筑構配件,隔墻,吊頂?shù)墓潭ê偷鯍旒荒芘c主體結構相連,不能與設備支架 (如風管吊桿以及有震動的設備) ,管線支架相聯接,防止因輕微震動引起裝修材料松動和灰塵脫落.

4.12 吊頂?shù)陌惭b應確保頂棚的平整性.

4.13 門洞未標注尺寸處均為距墻邊或性邊150mm.

4.14 地面的基層為細石混凝土地面,地面不平整度不大于0.1%,施工前應清除表面的水泥浮漿及垃圾雜物,徹底清除表面的油污,清除積水,使潮濕處干燥 并用漆刷和吸塵器將地坪表面的塵埃徹底清除 ,地對坪表面的孔洞和明顯凹陷處填補找平.

4.15 在施工過程中必須隨時清掃灰塵,對于隱敲空間(吊頂、夾墻內部) 還應做好清掃記錄.

4.16 有吊頂房間墻體隔至吊頂,吊頂高度不同的相鄰房間之間的隔墻砌至與較到的吊頂平齊.

其它說明

5.1工程施工前，應與設計人員進有必要的技術交流.

5.2本工程施工必須與工藝、暖通、給排水、電氣等專業配合進行，設備嵌墻部分隔斷應等設備安裝到位后施工.
