—— 滿庭芳生物科技實驗室凈化裝修工程  ——

項目概況

本工程為廣州滿庭芳生物科技有限公司潔凈實驗室裝修安裝工程設計，裝修材料應符合國家消防、安全、衛生等規范要求。

地面：普通PVC片材地面

墻面、隔斷：巖棉彩鋼板

天花：中控玻鎂彩鋼板加鋁合金

設計依據

業主提供的圖紙及技術文件及現場勤查資料:

《建筑設計防火規范》              GB50016-2010

《建筑內部裝修設計防火規范》      GB50222-95（2002年版）

《建筑裝飾裝修工程質量驗收規范》  GB50210-2001

《潔凈室廠房設計規范》            GB50073-2013

《潔凈室施工及驗收規范》          GB50591-2010

隔斷、內墻、柱面

1、  隔斷、內墻、柱面采用50mm厚企口型灰白色巖棉彩鋼板

2、  所有陰角封R50鋁合金內圓弧，內圓弧三維交匯處安裝鋁合金三通

3、  隔斷、內墻、柱面之間的陽腳處裝鋁合金外圓弧。外圓弧與天花、地面三維交匯處安裝鋁合金喇叭口

4、  室內隔斷雙邊為彩鋼板吊頂時，隔斷至彩鋼板吊頂?shù)祝ㄗ呃葍膳猿猓?/span>

天花

彩鋼板天花：采用灰白色中空玻鎂彩鋼板吊頂，在混凝土樓板底打D10膨脹螺絲，約800X2300布點。焊D10吊桿，接調節螺栓至吊頂高，吊50號角鋼裝上50mm厚灰白色彩鋼板，用軸心鉚釘固定，玻璃膠填縫，縫面要求平滑，吊頂四周與墻面（或窗上框）交腳封R50鋁合金角線，角線轉角處用球面。

門窗

1、  潔凈窗采用斜（?。┟驿X合金型材固定玻璃

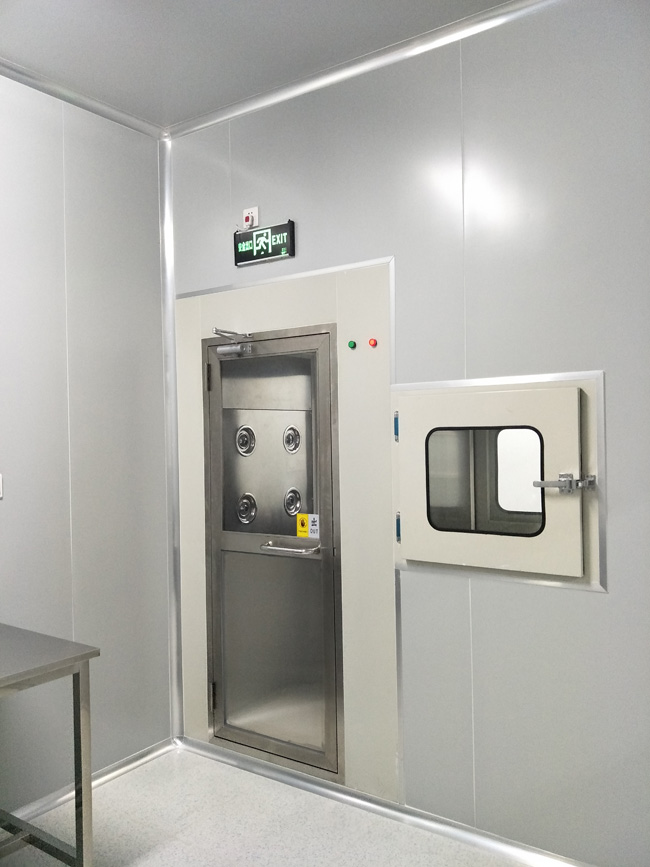

2、  潔凈門為現場自制鋁合金潔凈門，門框應帶密封膠條

3、  部分平開潔凈門下部帶鋁合金百葉風口（詳見空調施工圖），其面積不減小的前提下尺寸可以調整

4、  未標注的彩鋼板門門垛為150mm

其它說明

1、  本工程應配合其它專業施工

2、  本圖所有彩鋼板必須符合的要求：

由不燃材料制成，厚度為50mm、有效寬度為150mm，其表面彩鋼板厚度為0.426mm，夾芯層玻鎂平板及龍骨交叉搭接，夾芯無非不燃材料，無有斷裂帶

3、  本圖未有標號的門窗，見建筑施工圖

4、  工程施工前應由設計人員進行技術交底

5、  所有尺寸在現場核實后施工，過程中涉及改動的須與業主協商解決

6、  鋁合金厚度的要求：門料1.0mm，其余0.8mm以上

7、  本圖未盡事宜按各專業相應規范標準執行
